EV08平臺產品采用主從架構，由主板（BCU）、高壓板（HMU）和從板（BMU）組成。BCU和 HMU之間通過CAN進行通訊，BMU安裝在電池模組上，HMU和BMU之間通過回環菊花鏈進行通訊。系統兼容12V和 24V供電，適用于礦用電源應用場景。

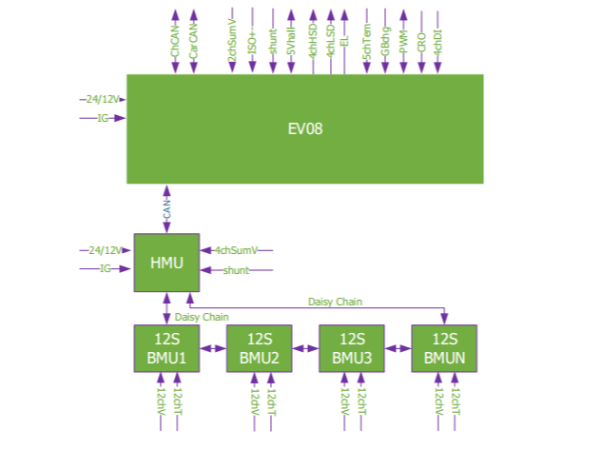

拓?fù)鋱D
主要硬件功能
|
BCU |
HMU |
||
|
支持KL15、A+、RTC、CAN 、CP 喚醒 |
4路總電壓檢測 |
1路總電流檢測 |
|
|
2路總電壓檢測 |
絕緣檢測 |
1路CAN通訊 |
2路菊花鏈通訊 |
|
4路高邊繼電器驅動 |
2路低邊繼電器驅動 |
BMU（12S） |
|
|
5V電源輸出 |
分流器電流檢測 |
12路單體電壓檢測 |
12路溫度檢測 |
|
電磁鎖控制 |
國標充電接口檢測 |
外部均衡方式 |
30Ω均衡電阻 |
|
3路CAN通訊 |
2路DO |
BCU尺寸（L*W*H） |
220*115*30 |
|
4路DI |
2路AI |
BMU-48S尺寸（L*W*H） |
272*100*26 |
|
5路溫度檢測 |
實時時鐘 |
BMU-36S尺寸（L*W*H） |
228*100*26 |
適用范圍
|
應用終端 |
礦用電源 |
||
|
電池類型 |
LFP、LTO、NCM |
IP等級 |
IP40 |
|
供電電壓 |
6-32V |
最高電池串?dāng)?shù) |
300串 |
|
最高總電壓 |
750V |
電流傳感器類型 |
分流器、霍爾 |
